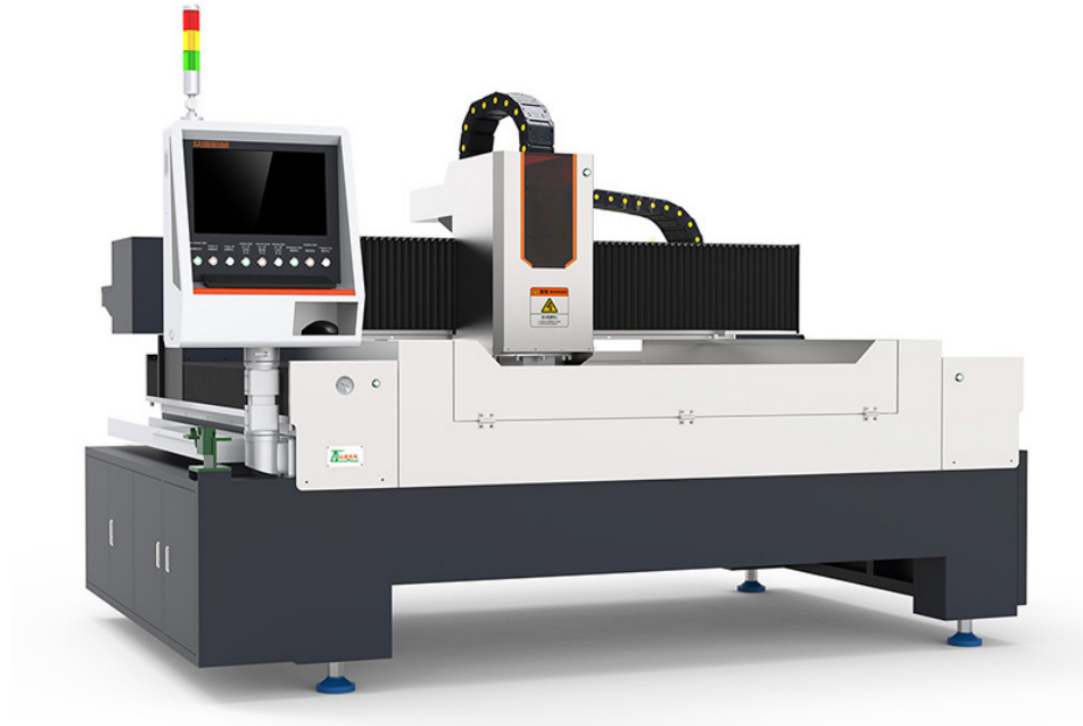

Centre de traitement du verre CNC

Cette machine de meulage de bord spéciale entièrement automatique est conçue pour le verre électronique, le verre automobile, le verre pour appareils électroménagers, le verre pour meubles et d'autres produits, permettant un meulage de bord entièrement automatisé et aidant l'industrie du traitement du verre à atteindre "Industrie 4.0". Elle peut charger et décharger automatiquement le verre, intégrant les processus en amont et en aval avec des robots, des machines de découpe, des machines à jet d'eau, des machines de perçage et des machines de nettoyage, réalisant une production véritablement entièrement automatisée et sans intervention humaine.

Classification :

Autres machines de traitement du verre

E-mail

DÉTAILS DU PRODUIT

Mots-clés: machine de découpe de verre

Performance de l'équipement :

Son principe de fonctionnement est d'envoyer le verre rainuré à la table de travail, d'abord par positionnement mécanique pour déterminer la position du verre, après que le verre soit en place, à travers le système d'axe principal pour percer et fraiser le verre, la partie de contrôle de la machine utilise un contrôle de mouvement CNC, la partie d'entraînement applique un moteur servo AC avancé.

Cadre de l'équipement :

L'équipement a subi une analyse structurelle professionnelle logicielle pour assurer la stabilité, l'équilibre dynamique et la résistance mécanique de la machine afin d'atteindre l'ajustement le plus parfait pour garantir que la table ne se déforme pas, et que le parallélisme est précis.

Système d'axe principal : rotation à 360 degrés de la tête de meulage (rainurage selon divers graphismes)

Plateau : utilisation d'un panneau en nylon polymère, fraisage global.

Dispositif de positionnement : positionnement mécanique.

Paramètres détaillés de l'équipement :

Modèle		HGL-2512
Course	Axe X	2750 mm
	Axe Y	1500 mm
	Axe Z	180 mm
Table de travail	Surface de la table de travail	2600 mm * 1300 mm
	Charge maximale	300 kg
	Max. Traitement possible Taille du verre	2500 mm * 1200 mm
	Traitement possible Verre Épaisseur	2 mm - 10 mm
	Table de travail Planéité	0,025/500 mm
Broche	Marque	Glasino
	Vitesse de rotation	12000 tr/min
	Système de refroidissement	Refroidissement par huile
	Puissance de la broche	11 kW
	Mode de transmission	BT40
	Diamètre de la meule	φ22
	Mode de lubrification des roulements	Graisse haute température
	Puissance du moteur triphasé	2 kW * 1,5 kW * 1,5 kW * 1 kW
Vitesse d'avance	Avance rapide axe X/Y/Z	10m/min
Vitesse d'avance	Max. Vitesse d'avance de coupe	8m/min
Précision	Précision de positionnement	±0,05 mm/500 mm
Précision	Précision de repositionnement	±0,03 mm/500 mm
Poids & Dimension	Poids de l'équipement	4270 kg
	Consommation d'énergie	21 kVA
	Surface au sol (longueur * largeur * hauteur)	4300 mm * 2650 mm * 1800 mm
Principales pièces de rechange	Moteur servo	Delta
	Guide linéaire/Vis	Taïwan
	Système	Système dédié Glasino
